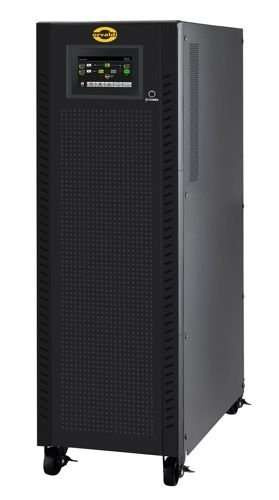

ORVALDI V20KL on-line 3f/1f 20kVA/20kW (sam moduł mocy)
- Przy konstrukcji podwójnej konwersji seria zasilaczy Orvaldi V on-line zapewniają pewną i stabilną ochronę Twoich czułych urządzeń.
- Rzeczywista podwójna konwersja napięcia (AC/DC/AC)
- Technologia DSP gwarantuje wysoką wydajność
- 3 fazowe zasilanie z jednofazowym wyjściem
- Współczynnik mocy wyjściowej 1
- Standardowe wersje z wbudowanymi mocnymi ładowarkami (wersje "L") na długie czasy pracy do podłączenia zewnętrznych akumulatorów
- Regulowany prąd ładowania można zmieniać za pomocą wyświetlacza LCD lub oprogramowania (2A~24A)
- Szeroki zakres napięcia wejściowego (305-478 VAC)
- Aktywna korekcja współczynnika mocy wejściowej 0.99
- 50Hz/60Hz - Tryb przetwornica częstotliwości
- Funkcja awaryjnego odłączenia zasilania (EPO)
- 3-stopniowy proces przedłużenia ładowania dla optymalizacji wydajności akumulatora
- Bypass serwisowy

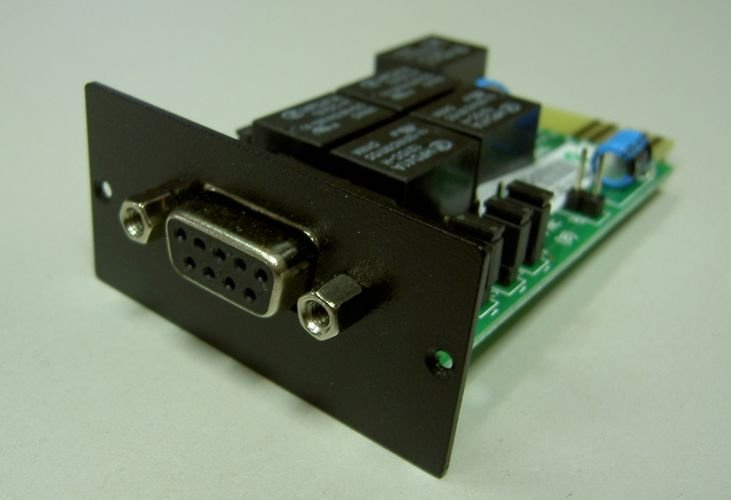

- Komunikacja RS-232/USB w standardzie a opcjonalnie SNMP (zewn.karta) i "stykówka" AS400 (zewn.karta)
Zastosowanie : UPS dla średnich i dużych sieci komputerowych, krytycznych serwerów (również sprzęt medyczny)
ZALECANE MODUŁY BATERYNE:
VBB40x7Ah - minimalne, 4-minutowe podtrzymanie @100% obc. (lub wielokrotność);
VBB40x9Ah - minimalne, 5-minutowe podtrzymanie @100% obc. (lub wielokrotność);
VBB60x9Ah - podstawowe, 8-minutowe podtrzymanie @100% obc. (lub wielokrotność);
oraz zestawy bateryjne przygotowywane z akumulatorów większej pojemności i zabudowanych na stojaku akumulatorowym otwartym bądź zamkniętym - według wytycznych i potrzeb Klienta!
Dane techniczne:
|
MODEL |
15K |
15KL |
20K |
20KL |
||||
|
Moc pozorna/czynna |
15000VA / 15000W |
20000VA / 20000W |
||||||
|
WEJŚCIE |
||||||||
|
Zakres napięcia wejściowego |
Minimalne |
176 VAC(L-N) ± 3 % @100% obc. |
||||||
|
Powrót do sieci |
Minimalne +10V |
|||||||
|
Maksymalne |
300 VAC(L-N) ± 3 % |
|||||||
|
Powrót do sieci |
Maksymalne -10V |
|||||||
|
Zakres częstotliwości |
46Hz ~ 54 Hz @ 50Hz system |
|||||||
|
Fazy |
Trzy fazy z uziemieniem |
|||||||
|
Power Factor |
≧ 0.99 @100% obc. |
|||||||
|
WYJŚCIE |
||||||||
|
Napięcie wyjściowe |
208/220/230/240VAC |
|||||||
|
Stabilizacja napięcia |
± 1% |
|||||||
|
Zakres częstotliwości (sieć) |
46Hz ~ 54 Hz @ 50Hz system |
|||||||
|
Stabilizacja częst. (Batt. Mode) |
50 Hz ± 0.1 Hz |
|||||||
|
Przeciążenie |
AC mode |
100%~110%: 60min 110%~125%: 10min 125%~150%: 1min >150% : 1sec |
||||||
|
Battery mode |
100%~110%: 60min 110%~125%: 10min 125%~150%: 1min >150% : 1sec |
|||||||
|
Current Crest Ratio |
3:1 max |
|||||||
|
Harmonic Distortion |
≦ 2 % @ 100% Linear Load; ≦ 5 % @ 100% Non-linear Load |
|||||||
|
Transfer Time |
Line Battery |
0 ms |
||||||
|
Inverter Bypass |
0 ms |
|||||||
|
Inverter ECO |
<10 ms |
|||||||
|
EFFICIENCY |
||||||||
|
AC mode |
>89% |
>95,5% |
||||||
|
Battery Mode |
>88% |
>94,5% |
||||||
|
BATTERY |
||||||||
|
Long-run Model |
Type |
Wg. potrzeb klienta |
||||||
|
Numbers |
32 - 40 |
|||||||
|
Charging Current |
8.0 A ± 10% (max.) |
2-24 A (max.) |
||||||
|
Charging Voltage |
13,65/szt. |
|||||||
|
Fizyczne |
||||||||
|
Obudowa |
Wymiary: Głęb. x Szer. x Wys. mm |
815X250X826 |
592X250X576 |
815X250X826 |
626X250X827 |
|||
|
Waga netto (kg) |
164 |
40 |
164 |
47 |
||||
|
Packaging |
Wymiary: Głęb. x Szer. x Wys. mm |
920X380X1025 |
700X385X815 |
920X380X1025 |
900X445X975 |
|||
|
Waga netto (kg) |
182 |
47 |
182 |
50 |
||||
|
ENVIRONMENT |
||||||||
|
Operation Temperature |
0 ~ 40°C (the battery life will down when > 25°C) |
|||||||
|
Operation Humidity |
<95 % and non-condensing |
|||||||
|
Operation Altitude** |
<1000m |
|||||||
|
Acoustic Noise Level |
Less than 58dB @ 1 Meter |
|||||||
|
MANAGEMENT |
||||||||
|
Smart RS-232 and USB |
Supports Windows® 2000/2003/XP/Vista/2008, Windows® 7, 8, 10, Linux, Unix, and MAC |
|||||||
|
Optional SNMP |
Power management from SNMP manager and web browser |
|||||||
