Informacje o produkcie

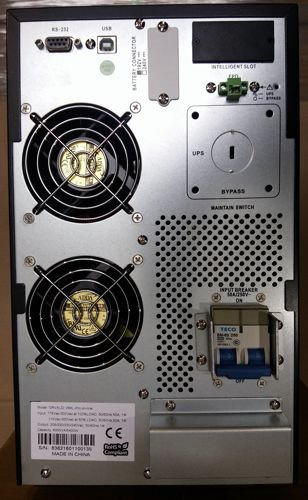

UPS ORVALDI VT10KL on-line 10kVA/9kW LCD moduł mocy z wbudowaną mocną ładowarką 6A o regulowanej ilości podłączanych akumulatorów (16-20szt).
Przy konstrukcji podwójnej konwersji seria zasilaczy ORVALDI V on-line gwarantuje pewną i stabilną ochronę Twoich czułych urządzeń. Może przyjąć szersze dopuszczalne napięcie wejściowe dla pracy w trudnych warunkach, nie korzystając z energii zgromadzonej w akumulatorach a dając czystą stabilizowaną sinusoidę wyjściową (230V +/- 1%). To doskonała ochrona dla Twoich serwerów i krytycznych odbiorów np. urządzeń stosowanych w medycynie.
Cechy główne
- True double-conversion on line UPS
- Technologia DSP gwarantuje wysoką wydajność
- Współczynnik mocy wyjściowej 0.9
- Standardowe wersje z wbudowanymi akumulatorami i wersje "L" na długie czasy pracy do podłączenia zewnętrznych akumulatorów
- Regulowana ilość baterii od 16 do 20 sztuk
- Regulowany prąd ładowania można zmieniać za pomocą wyświetlacza LCD lub oprogramowania (1A~6A)
- Szeroki zakres napięcia wejściowego (110-300 VAC)
- Aktywna korekcja współczynnika mocy wejściowej 0.99
- 50Hz/60Hz - Tryb przetwornica częstotliwości
- Funkcja awaryjnego odłączenia zasilania (EPO)
- 3-stopniowy proces przedłużenia ładowania dla optymalizacji wydajności akumulatora
- Komunikacja RS-232 i USB w standardzie i opcjonalnie karta SNMP lub AS400
Zastosowanie : Seria ta jest idealna dla małych sieci i krytycznych serwerów (również medycyna)
ZALECANE MODUŁY BATERYJNE:
VBB40x7Ah - minimalne, 10-minutowe podtrzymanie @100% obc. (lub wielokrotność).
VBB40x9Ah - podstawowe, 13-minutowe podtrzymanie @100% obc. (lub wielokrotność).
VBB60x9Ah - podstawowe, 20-minutowe podtrzymanie @100% obc. (lub wielokrotność).
Dane techniczne
| Model | ORVALDI VT10K on-line | ORVALDI VT10KL on-line |
|||||
| Moc maksymalna | 10000VA / 9000W | ||||||
| Wejście | |||||||
| Napięcie wejściowe | 110-300VAC przy 50% obciążenia, 176-300VAC przy 100% obciążenia | ||||||
| Częstotliwość wejściowa | 46~54Hz lub 56~64Hz | ||||||
| Współczynnik mocy | >0.99 przy 100% obciążenia | ||||||
| Wyjście | |||||||
| Napięcie wyjściowe | 208, 220, 230, 240VAC (programowane przez użytkownika) | ||||||
| Częstotliwość wyjściowa (tryb bateryjny) | 50Hz ± 0.1Hz lub 60 ± 0.1Hz | ||||||
| Współczynnik szczytu | 3:1 | ||||||
| Zniekształcenia harmoniczne | ≦ 3% przy obciążeniu liniowym i ≦ 5% przy obciążeniu nieliniowym | ||||||
| Czas przełączenia | 0 ms | ||||||
| Kształt napięcia wyjściowego | Czysta sinusoida | ||||||
| Wydajność w trybie AC | 93% | ||||||
| Wydajność w trybie bateryjnym | 91% | ||||||
| Akumulatory | |||||||
| Typ i ilość | 20 szt. 12V 9Ah | 16-20 szt pojemność w zależności od oczekiwanego czasu pracy bateryjnej | |||||
| Napięcie ładowania (konserwujące) | 273VDC ± 1% | 273VDC ± 1% (domyślnie dla 20 szt akumulatorów) | |||||
| Prąd ładowania | 1A (2A max) | 4A (6A max) | |||||
| Komunikaty na wyświetlaczu LCD | Tryb pracy, poziom obciążenia, poziom naładowania akumulatorów, napięcie wejściowe/wyjściowe, czas pracy bateryjnej, ostrzeżenia i błędy. | ||||||
| Alarmy | |||||||
| Tryb bateryjny | Sygnał dźwiękowy co 4 sekundy | ||||||
| Niski poziom naładowania akumulatorów | Sygnał dźwiękowy co sekundę | ||||||
| Przeciążenie | Dwa sygnały dźwiękowe co sekundę | ||||||
| Uszkodzenie | Ciągła sygnalizacja dźwiękowa | ||||||
| Wymiary | |||||||
| Zewnętrzne [mm] | 442 x 190 x 688 | 442 x 190 x 318 | |||||
| Waga [kg] | 76 | 16 | |||||
| Otoczenie | |||||||
| Temperatura i wilgotność | 0-95% (bez kondensacji), 0- 40°C | ||||||
| Poziom hałasu | poniżej 58dB z odległości 1m | ||||||
| Komunikacja | |||||||
| USB/RS232/EPO | w standardzie | ||||||
| SNMP/AS400 | opcja | ||||||
SPRAWDZONA JAKOŚĆ
Materiały do pobrania:
Instrukcja obsługi:
Karta katalogowa:
Deklaracja zgodności CE:
Strona produktu na witrynie firmowej ORVALDI
Parametry techniczne:
| PN: | VWPP10KL |
| Moc pozorna [VA]: | 10000 |
| Moc czynna [W]: | 9000 |
| Współczynnik mocy: | 0,9 |
| Dopuszczalne sieciowe napięcie wejściowe [V]: | od 110/176V do 290/300V przy 50/100% obc.  od 190/305V do 520/478V przy 50/100% obc. |
| Dopuszczalna częstotliwość [Hz]: | 50 Hz +/- 10% |
| Napięcie wyjściowe [V]: | 230 V AC |
| Stabilizacja napięcia sieciowego AVR: | ±1% (bezprzerwowo on-line) |
| Zniekształcenie harmoniczne: | ±1% |
| Kształt napięcia "awaryjnego": | czysta sinusoida |
| Typowy czas przełączenia [ms]: | 0 |
| Zimny start: | Tak |
| Dopuszczalne przeciążenie: | 10% |
| Akumulatory typ/szt./napięcie: | brak / 16-20szt / 192-240V |
| Wymiary urządzenia [dł. x szer. x wys.]: | 442 x 190 x 318 mm |
| Masa [kg]: | 16 |
| Gniazda wyjściowe: | listwa zaciskowa |
| Komunikacja: | RS i USB |
| Wejście do zewn. EPO: | TAK (NC) |
| Wskaźniki: | LCD |
| Poziom hałasu: | <58dB |
| Opcje: | Karta sieciowa SNMP ,
Karta przekaźnikowa AS400 |
