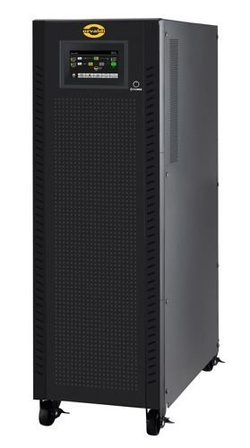

ORVALDI V10KL 3f/3f on-line 10kVA/10kW (sam moduł mocy) z panelem dotykowym 4,3"
- 3-fazowy zasilacz awaryjny ORVALDI V10KL 3f/3f on-line dzięki nowszej technologii zapewnia wysoką wydajność z cos.fi 1 przy dużo mniejszym rozmiarze oraz wygodną obsługę poprzez zastosowany 4,3" panel dotykowy.
UPS ORVALDI V10KL 3f/3f on-line 10kVA/10kW (moduł mocy) panel 4,3"
3-fazowy zasilacz awaryjny ORVALDI serii V dzięki nowszej technologii zapewnia wysoką wydajność pracy teraz już ze współczynnikiem mocy wyjściowej równym 1 i przy małym rozmiarze. Wbudowana super 12A ładowarka zapewnia dłuższy czas podtrzymania z zewnętrznymi akumulatorami dużej pojemności (dotyczy tylko tej wersji "L"). Wyświetlacz dotykowy 4,3″ z intuicyjnym interfacem zapewnia jeszcze szybszą i łatwiejszą obsługę zasilacza.
Cechy produktu:
-
Rzeczywista podwójna konwersja napięcia (AC/DC/AC)
-
Wyświetlacz dotykowy 4,3”
-
Współczynnik mocy wyjściowej 1
-
Wbudowany system pracy równoległej umożliwiający łatwą rozbudowę mocy łącząc do trzech urządzeń
-
Super ładowarka 12A (2x 120V DC)
-
Dopuszczalny wspólny pakiet bateryjny dla systemu równoległego zasilaczy
-
Aktywna korekcja współczynnika mocy wejściowej 0.99 (Active PFC)
-
50Hz/60Hz - Tryb przetwornica częstotliwości
-
Możliwość współpracy z agregatem prądotwórczym
-
Bypass serwisowy
-
Komunikacja RS-232/USB w standardzie i opcjonalnie karta SNMP
Dane techniczne:
|
MODEL |
ORVALDI V10-80KL 3/3 on-line |
|||||||||||||||||
|
10K(L) |
20K(L) |
30K(L) |
40K(L) |
60KL |
80KL |
|||||||||||||
|
MOC POZORNA/MOC CZYNNA |
10KVA / 10KW |
20KVA / 20KW |
30KVA / 30KW |
40KVA / 40KW |
60KVA / 60KW |
80KVA / 80KW |
||||||||||||
|
WEJŚCIE |
||||||||||||||||||
|
Zakres napięcia |
Dolna granica napięcia utraty zasilania |
110
VAC(Ph-N) ± 3% przy 50% obciążenia |
||||||||||||||||
|
Dolna granica napięcia przywracającego |
Dolna granica napięcia utraty zasilania + 10V |
|||||||||||||||||
|
Górna granica napięcia utraty zasilania |
300
VAC(L-N) ± 3% przy 50% obciążenia |
|||||||||||||||||
|
Górna granica napięcia przywracającego |
Górna granica napięcia utratu zasilania - 10V |
|||||||||||||||||
|
Zakres częstotliwości |
46Hz
~ 54Hz @ 50Hz system |
|||||||||||||||||
|
Fazy |
3 Fazy z neutralną |
|||||||||||||||||
|
Współczynnik mocy |
≥ 0.99 przy 100% obciążenia |
|||||||||||||||||
|
WYJŚCIE |
||||||||||||||||||
|
Faza |
3 Fazy z neutralną |
|||||||||||||||||
|
Napięcie wyjściowe |
360/380/400/415VAC (Ph-Ph) |
|||||||||||||||||
|
Regulacja napięcia (tryb AC) |
± 1% |
|||||||||||||||||
|
Zakres częstotliwości (tryb zsynchronizowany) |
46Hz
~ 54Hz @ 50Hz system |
|||||||||||||||||
|
Częstotliwość (tryb bateryjny) |
50Hz ± 0.1 Hz lub 60Hz ± 0.1 Hz |
|||||||||||||||||
|
Przeciążenie |
Tryb AC |
100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min; >150%: natychmiast |
||||||||||||||||
|
Tryb Akumulator |
100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min; >150%: natychmiast |
|||||||||||||||||
|
Współczynnik szczytu |
3:1 max |
|||||||||||||||||
|
Zniekształcenia harmoniczne |
≤ 2% @ 100% Obiążenie sieciowe; ≤ 5% @ 100% Brak obciążenia sieciowego |
|||||||||||||||||
|
Czas transferu |
Sieć ⇿ Akumulatory |
0 ms |
||||||||||||||||
|
Inwerter ⇿ Bypass |
0 ms (gdy faza jest zablokowana, <4 ms od falownika do obejścia) |
|||||||||||||||||
|
Inwerter ⇿ ECO |
<10 ms |
|||||||||||||||||
|
SPRAWNOŚĆ |
||||||||||||||||||
|
Tryb sieciowy |
95.5% |
|||||||||||||||||
|
Tryb bateryjny |
94.5% |
|||||||||||||||||
|
AKUMULATORY |
||||||||||||||||||
|
Model z bateriami |
Typ |
12 V / 7 Ah |
12 V / 9 Ah |
12 V / 7 Ah |
12 V / 9 Ah |
N/A |
||||||||||||
|
Liczba |
(10+10)szt. |
(16+16)szt. X 2 zestawy |
||||||||||||||||
|
Czas ładowania |
9 godzin do 90% pojemności |
|||||||||||||||||
|
Prąd ładowania |
2.0
A ± 10% (Rekomendowane) |
|||||||||||||||||
|
Napięcie ładowania |
± 136.5 VDC |
± 218 VDC ± 1% |
||||||||||||||||
|
Model "L" bez baterii |
Typ |
W zależności od zastosowań |
||||||||||||||||
|
Liczba |
20 |
32 ~ 40 (regulowane) |
||||||||||||||||
|
Prąd ładowania |
1.0~12.0A ±10% (regulowane) |
2.0~24.0A ±10% (regulowane) |
||||||||||||||||
|
Napięcie ładowania |
± 13.65 VDC * N ± 1% (N=16~20) |
|||||||||||||||||
|
FIZYCZNE |
||||||||||||||||||
|
Model z bateriami |
Wymiary G x S x W (mm) |
626 x 250 x 750 |
815 x 300 x 1000 |
N/A |
||||||||||||||
|
Waga netto (kg) |
124/126 |
225/230 |
||||||||||||||||
|
Model "L" bez baterii |
Wymiary G x S x W (mm) |
626 x 250 x 750 |
815 x 300 x 1000 |
790 x 360 x 1010 |
||||||||||||||
|
Waga netto (kg) |
28/30 |
43/45 |
60/65 |
61/71 |
108/112 |
113/117 |
||||||||||||
|
ŚRODOWISKO |
||||||||||||||||||
|
Temperatura pracy |
0 ~ 40°C (Żywotność akumulatorów spada, gdy > 25°C) |
|||||||||||||||||
|
Wilgotność |
<95% bez kondensacji |
|||||||||||||||||
|
Wysokość pracy |
<1000m |
|||||||||||||||||
|
Poziom hałasu |
<55 dB @ 1m |
<58 dB @ 1m |
<65 dB @ 1m |
<70 dB @ 1m |
<70 dB @ 1m |
<75 dB @ 1m |
||||||||||||
|
ZARZĄDZANIE |
||||||||||||||||||
|
Smart RS-232 lub USB |
Oprogramowanie dla systemów Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix i MAC |
|||||||||||||||||
|

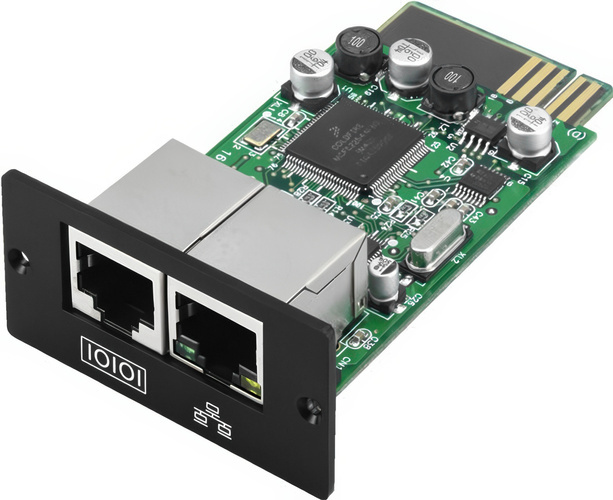

Opcjonalny SNMP |
Zarządzanie za pomocą menedżera SNMP lub przeglądarki internetowej |
|||||||||||||||||
