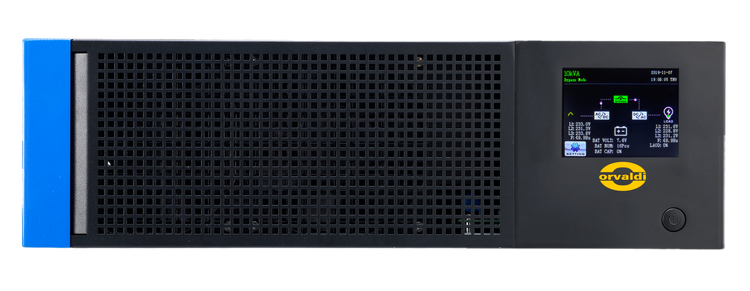

Zasilacz ORVALDI V15KRT 3f-3f / 3f/1f on-line 15kVA/15kW (sam moduł mocy) z panelem dotykowym 3,5" LCD
- UPS ORVALDI V15KRT 3f-3f / 3f-1f to doskonałe rozwiązanie do montażu w małych serwerowniach bądź dla urządzeń pobierających maksymalnie 15kVA energii. Możliwość montażu w szafie RACK + jako zasilacz typu TOWER sprawia, że urządzenie jest uniwersalne.
3-fazowy zasilacz awaryjny ORVALDI serii VRT dzięki nowszej technologii zapewnia wysoką wydajność pracy teraz już ze współczynnikiem mocy wyjściowej równym 1 i przy stosunkowo małym rozmiarze. Wbudowana super ładowarka zapewnia dłuższy czas podtrzymania z zewnętrznymi akumulatorami. Wyświetlacz 3,5″ z intuicyjnym interface'm zapewnia jeszcze szybszą i łatwiejszą obsługę zasilacza.
UWAGA!
Oferta dotyczy tyko zasilacza ORVALDI V15KRT 3f/3f on-line 15kVA/15kW 3U sam moduł mocy i do podstawowej pracy awaryjnej potrzebuje zestawu akumulatorów składającego się z minimum dwóch modułów VBBRT240-20x9Ah_3U. Jeżeli natomiast akumulatory będą znajdować się na zewnętrznym stojaku to zapraszamy do kontaktu z działem handlowym w celu doprecyzowania wymagań i przygotowania oferty (wymóg 2x 16-20 akum.).
Podsumowując, zasilacz ORVALDI V15KRT 3f/3f on-line 15kVA/15kW w podstawowej wersji, z dwoma podstawowymi modułami, zajmuje wysokość 9U w szafie typu RACK.
Cechy główne:
-
Możliwość montażu w szafie RACK oraz jako zasilacz typu TOWER
-
Możliwość konwersji z 3f/3f na 3f/1f
-
Rzeczywista podwójna konwersja napięcia (AC/DC/AC)
-

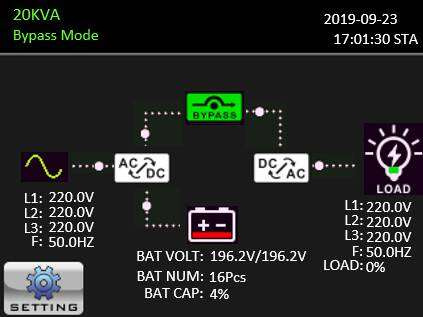

Wyświetlacz dotykowy 3,5”
-
Współczynnik mocy wyjściowej 1
-
Wbudowany system pracy równoległej umożliwiający łatwą rozbudowę mocy
-
Super ładowarka 12A dla zewnętrznych akumulatorów
-
Dopuszczalne wspólne baterie dla systemu równoległego
-
Aktywna korekcja współczynnika mocy wejściowej 0.99
-
50Hz/60Hz - Tryb przetwornica częstotliwości
-
Możliwość współpracy z agregatem prądotwórczym
-
Komunikacja RS-232/USB w standardzie i opcjonalnie karta SNMP
SPRAWDZONA JAKOŚĆ
Dane techniczne:
|
MODEL |
ORVALDI
V10KRT |
ORVALDI
V15KRT |
ORVALDI
V20KRT |
|
||
|
MOC
POZORNA/MOC CZYNNA* |
10kVA /10kW |
15kA / 15kW |
20kVA / 20kW |
|
||
|
WEJŚCIE |
||||||
|
Zakres
napięcia |
Dolna granica napięcia
utraty zasilania |
110 VAC (Ph-N) ± 3% przy obciążeniu 50% |
|
|||
|
176 VAC (Ph-N) ± 3% przy obciążeniu 100% |
|
|||||
|
Dolna
granice napięcia przywracającego |
Dolny próg napięcia dla utraty mocy + 10 V |
|
||||
|
Górna
granica utraty zasilania |
300 VAC(L-N) ± 3% przy obciążeniu 50% |
|
||||
|
276 VAC(L-N) ± 3% przy obciążeniu 100% |
|
|||||
|
Górna
granica napięcia przywracającego |
Górny próg napięcia dla utraty mocy - 10V |
|
||||
|
Zakres
częstotliwości |
46Hz~54Hz przy 50Hz |
|
||||
|
Fazy |
3 fazy z przewodem neutralnym |
|
||||
|
Współczynnik
mocy |
≥ 0,99 przy obciążeniu 100% |
|
||||
|
WYJŚIE |
||||||
|
Napięcie
wyjściowe |
3x 360/380/400/415VAC (3 fazy + N) |
|
||||
|
208/220/230/240VAC (faza-N) |
|
|||||
|
Regulacja
napięcia (tryb AC) |
± 1% |
|
||||
|
Zakres
częstotliwości (tryb synchronizowany) |
46Hz~54Hz przy 50Hz |
|
||||
|
Częstotliwość
(tryb baterii) |
50 Hz ± 0,1 Hz lub 60 Hz ± 0,1 Hz |
|
||||
|
Współczynnik
prądu szczytowego |
3:1 maks. |
|
||||
|
Zniekształcenie
harmoniczne |
≤ 2% przy 100% obciążeniu liniowym; ≤ 5% przy 100%
obciążeniu nieliniowym |
|
||||
|
Przeciążenie |
Tryb
pracy AC |
100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min;
>150%: 400 ms |
|
|||
|
Tryb
pracy na baterii |
100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min;
>150%: 400 ms |
|
||||
|
Czas
przełączania |
Falownik
⇿ Bypass |
0 ms (gdy faza jest zablokowana, <4 ms od falownika do
obejścia) |
|
|||
|
On-line ↔
Praca bateryjna |
0 ms |
|
||||
|
Falownik
⇿ ECO |
<10 ms |
|
||||
|
SPRAWNOŚĆ |
||||||
|
Tryb on-line
(praca sieciowa) |
95,50% |
|
||||
|
Tryb
baterii |
94,50% |
|
||||
|
BATERIE |
||||||
|
Ilość |
20 |
32~40 (do uzgodnienia) |
|
|||
|
Prąd
ładowania (maks.) |
1,0~12,0 A ±10% (regulowane) |
|
||||
|
Napięcie
ładowania |
136,5 VDC +/-1% |
+/- 13,65 VDC * N ± 1% (N = 16~20) |
|
|||
|
PARAMETRY
FIZYCZNE |
||||||
|
Wymiary
Dł. x Szer. x Wys. (w mm) |
680x438x133 (3U) |
|
||||
|
Masa
netto (kg) |
26 |
28 |
28 |
|
||
|
ŚRODOWISKO |
||||||
|
Temperatura pracy |
0 ~ 40°C (Żywotność baterii spada powyżej
25°C) |
|||||
|
Wilgotność |
<95% bez kondensacji |
|||||
|
Wysokość operacyjna |
<1000 metrów |
|||||
|
Poziom hałasu |
Mniej niż 62 dB w odległościs 1 m |
Mniej niż 65 dB w odległości 1 m |
||||
|
ZARZĄDZANIE |
||||||
|
Inteligentny RS232 lub USB |
Oprogramowanie dla systemów Windows
2000/2003/XP/Vista/2008/7/8/10, Linux, Unix i MAC |
|||||
|

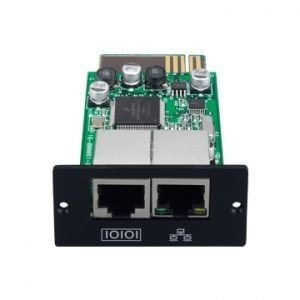

Opcjonalny SNMP |
Zarządzanie za pomocą menedżera SNMP lub
przeglądarki internetowej |
|||||
