  • ORVALDI MBS 20K 3P/3P 2U to zewnętrzny bypass w wersji RACK pozwalający na "obejście" UPS-a na czas jego konserwacji lub naprawy.

2 350,00 zł

brutto / 1szt.
Najniższa cena z 30 dni przed obniżką: / szt.
Cena regularna: / szt.
Cena sugerowana:2 590,00 zł
Możesz kupić za pkt.
z
Możesz kupić także poprzez:
Produkt dostępny w bardzo małej ilości
Skontaktuj się z obsługą sklepu, aby oszacować czas przygotowania tego produktu do wysyłki.
Produkt dostępny w bardzo małej ilości
Wysyłka
14 dni na łatwy zwrot
Sprawdź, w którym sklepie obejrzysz i kupisz od ręki
ORVALDI MBS 20K 3P/3P 2U - Maintenance Bypass Switch
ORVALDI MBS 20K 3P/3P 2U - Maintenance Bypass Switch
Bezpieczne zakupy
Odroczone płatności. Kup teraz, zapłać później, jeżeli nie zwrócisz
Kup teraz, zapłać później - 4 kroki
Przy wyborze formy płatności, wybierz PayPo.PayPo - kup teraz, zapłać za 30 dni
PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.
Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.
W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.
Po zakupie otrzymasz 2350 pkt.
ORVALDI
ORVALDI MBS 20K 3P/3P 2U

Zewnętrzny bypass serwisowy (MBS) • 3f / 3f • UPS 10–20 kVA • styk EMBS • Rack 19″ 2U
Dla trójfazowych UPS-ów 10–20 kVA: serwis UPS-a bez wyłączania serwerowni i instalacji.

ORVALDI MBS 20K 3P/3P 2U to zewnętrzny bypass serwisowy dla trójfazowych UPS-ów 10–20 kVA (3 fazy na wejściu i 3 na wyjściu) w obudowie rack 19″ 2U. Moduł na stałe włącza się w instalację między sieć, UPS i odbiory, a na czas przeglądu, wymiany akumulatorów lub naprawy przenosi zasilanie odbiorów bezpośrednio na sieć i całkowicie odcina UPS, bez wyłączania serwerowni czy linii technologicznej.

Przełącznik obejścia jest ukryty pod osłoną, a jej uchylenie przełącza styk EMBS: UPS dostaje sygnał o rozpoczęciu serwisu i sam przechodzi na wewnętrzny bypass elektroniczny. Moduł współpracuje z UPS-ami V10KRT / V15KRT / V20KRT 3f/3f on-line (Rack / Tower 3U) oraz V10K / V20K / V10KL / V20KL 3f/3f on-line (Tower). UPS-y Tower nie mają złącza EMBS, ale bypass działa z nimi tak samo, tylko przed otwarciem osłony UPS przełącza się w bypass ręcznie.

Kluczowe zalety

Styk EMBS: UPS sam przechodzi na bypassUchylenie osłony przełącznika wysyła sygnał do UPS-a, który przenosi odbiory na swój wewnętrzny bypass elektroniczny.
Przełącznik UPS / BPS pod osłonąObrotowy przełącznik obejścia (32 A / 440 V) jest zakryty osłoną, więc nie da się go przestawić przypadkiem.
Pełna izolacja UPS-aPo przełączeniu na BPS i wyłączeniu wyłącznika wejściowego UPS (63 A / 400 V) wejście i wyjście UPS-a są odłączone od instalacji.
3 fazy na wejściu i na wyjściuModuł obsługuje układ 3f / 3f, w którym pracują trójfazowe UPS-y ORVALDI 10–20 kVA.
Zaciski śrubowe 50 A / 600 VStałe podłączenie sieci, UPS-a i odbiorów pod osłoną na tylnym panelu. Zalecany przewód 8 AWG lub grubszy.
Rack 19″ 2UModuł montowany w szafie rack obok UPS-a i modułów bateryjnych. Przewód sygnałowy EMBS w zestawie.

Jak działa bypass serwisowy

Moduł MBS jest stałym elementem instalacji: zasilanie z sieci przechodzi przez niego do UPS-a, a z UPS-a z powrotem przez moduł do odbiorów. W pracy normalnej odbiory są chronione przez UPS. Na czas serwisu przełącznik kieruje je bezpośrednio na sieć, z pominięciem UPS-a, a UPS zostaje odcięty od instalacji z obu stron i można przy nim bezpiecznie pracować, a nawet go wymontować.

PRACA NORMALNA (UPS)odbiory zasilane i chronione przez UPSMBSUPSBPSwyłącznik wejściowy UPSprzełącznik UPS / BPSUPSochronaSIEĆ 3fODBIORY 3fTRYB SERWISOWY (BPS)odbiory zasilane z sieci, UPS odłączonyMBSUPSBPSwyłącznik wejściowy UPSprzełącznik UPS / BPSUPSodłączonySIEĆ 3fODBIORY 3f

Przejście na bypass w 3 krokach

1
Uchyl osłonę przełącznikaStyk EMBS wysyła sygnał, a UPS przechodzi na wewnętrzny bypass elektroniczny. Odbiory cały czas są zasilane.
2
Przełącz na BPSPrzełącznik obrotowy kieruje zasilanie odbiorów bezpośrednio z sieci, z pominięciem UPS-a.
3
Wyłącz wyłącznik wejściowy UPSWejście i wyjście UPS-a są odizolowane. Po odłączeniu akumulatorów można rozpocząć serwis.

Powrót odbywa się w odwrotnej kolejności: wyłącznik wejściowy UPS i akumulatory włączone (UPS przechodzi w bypass), przełącznik w pozycji UPS, zamknięcie osłony i przycisk ON na UPS-ie. Od tej chwili odbiory znów są chronione.

EMBS: UPS sam wie, że zaczyna się serwis

EMBS to styk bezpotencjałowy (NO / NC) w module bypassu, połączony przewodem sygnałowym ze złączem EMBS w UPS-ie. Uchylenie osłony przełącznika zmienia stan styku, a UPS natychmiast, bez przerwy w zasilaniu, przenosi odbiory na swój wewnętrzny bypass elektroniczny. Dopiero wtedy przełącznik przestawia się w pozycję BPS, więc odbiory przechodzą z bypassu UPS-a na bypass modułu, a nie bezpośrednio z falownika na sieć.

O właściwej kolejności przełączeń decyduje sam sprzęt, a nie pamięć serwisanta. To szczególnie cenne przy pracach wykonywanych w pośpiechu, w nocy lub przez osobę, która nie zna danej instalacji. Wystarczy otworzyć osłonę, a UPS sam przygotuje się do przełączenia.

Przeglądy okresoweCoroczny przegląd UPS-a bez umawiania przerwy w pracy firmy i bez wyłączania serwerów.
Wymiana akumulatorówStare akumulatory można wymienić lub rozbudować zestaw o kolejne moduły, gdy odbiory pracują z sieci.
Awaria UPS-aGdy UPS zgłasza błąd, odbiory przechodzą na sieć, a UPS można spokojnie wyłączyć i zdiagnozować.
Wymiana lub naprawa poza obiektemPo odłączeniu przewodów UPS można zabrać do serwisu lub zastąpić nowym, a odbiory pracują dalej.
Ochrona przed błędem obsługiSygnał EMBS wymusza przejście UPS-a na bypass, zanim przełącznik zostanie przestawiony.
Bez przerwy w zasilaniuOdbiory przechodzą z falownika na bypass UPS-a, a potem na bypass modułu bez wyłączania.
W trybie BPS odbiory nie mają podtrzymania. Są zasilane wprost z sieci, więc zanik napięcia w tym czasie je wyłączy. Prace serwisowe warto planować i nie zostawiać instalacji na bypassie dłużej, niż to konieczne.
UPS-y Tower V10K / V20K 3f/3f nie mają złącza EMBS. Bypass działa z nimi tak samo, tylko bez automatu: przed otwarciem osłony przełącznika UPS należy przełączyć w tryb bypass przyciskiem OFF.

Współpraca z UPS-ami ORVALDI

V10KRT / V15KRT / V20KRT 3f/3f on-lineUPS-y on-line Rack / Tower 3U 10–20 kVA. Mają port EMBS: sygnał z modułu przełącza je automatycznie na bypass.
V10K / V20K / V10KL / V20KL 3f/3f on-lineUPS-y on-line Tower na kółkach 10 i 20 kVA. Bez złącza EMBS: przed serwisem przełącza się je na bypass przyciskiem OFF.

Gdzie się sprawdzi

Serwerownie i centra danych
Zakłady przemysłowe i linie technologiczne
Szpitale i laboratoria
Telekomunikacja
Automatyka budynku (BMS)
Obiekty z umową serwisową UPS

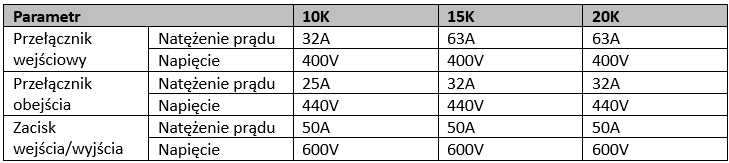

Dane techniczne bypassów serwisowych ORVALDI MBS

ParametrMBS-PDU 1UMBS-PDU 2UMBS 10K 3P/3PMBS 20K 3P/3P
TEN MODEL
MBS 3P/1P 20kW
Dla UPS-a o mocydo 3 kVA
(maks. 16 A / 230 VAC)
6–10 kVA
(maks. 63 A / 230 VAC)
10 kVA10–20 kVA10–20 kVA
ZASTOSOWANIE
Układ faz (wejście / wyjście)1f / 1f3f / 3f3f / 1f
Współpracuje z UPS ORVALDIV1000+ / V2000+ / V3000+ on-line 2U LCDVR6K+ / VR10K+ on-line 2U LCD, VT6K+ / VT10K+ on-lineV10KRT 3f/3f on-line; V10K / V10KL 3f/3f on-line**V10KRT / V15KRT / V20KRT 3f/3f on-line; V10K / V20K / V10KL / V20KL 3f/3f on-line**V10KRT / V15KRT / V20KRT on-line w konfiguracji 3f/1f
PARAMETRY MAKSYMALNE
Wyłącznik wejściowy UPS—63 A / 250 V32 A / 400 V63 A / 400 V100 A / 400 V
Przełącznik obejścia—63 A / 690 V25 A / 440 V32 A / 440 V80 A / 690 V
Zaciski wejścia / wyjścia—60 A / 600 V50 A / 600 V100 A / 600 V
PRZYŁĄCZA I FUNKCJE
Przełącznik obejścia (typ)obrotowy NORMAL / BYPASSobrotowy UPS / BPS pod osłoną
Styk EMBS (sygnał do UPS-a)—tak, przewód w zestawie
Podłączeniegniazda IECzaciski śrubowe pod osłoną
Gniazda wyjścioweMaster + 4× Slave (IEC)—
Funkcja Master / Slavetak, próg 20 W—
Sygnalizacja LEDzasilanie, gniazda Slave—
Zalecany przewódprzewody IEC 16 A10 AWG (6 kVA)
8 AWG (10 kVA)
12 AWG8 AWG6 AWG
FIZYCZNE
ObudowaRack 19″ 1URack 19″ 2U
Wymiary (D × S × W)330 × 438 × 44 mm160 × 438 × 88 mm—
Montaższafa rack 19″ lub ścianaszafa rack 19″
Ubezpieczenie ORVALDI – Sprawdzona jakość
Sprawdzona jakość + ochrona do 5000 €

Zgodnie z warunkami ubezpieczenia ORVALDI wymieni, naprawi lub zrekompensuje produkt ORVALDI i/lub podłączone do niego urządzenia uszkodzone w wyniku przepięcia elektrycznego. Maksymalna łączna kwota rekompensaty wynosi 5000 euro.

Zobacz pełne warunki ubezpieczenia →

* Dane techniczne mogą ulec zmianie bez uprzedzenia.
** Bez złącza EMBS: przed otwarciem osłony przełącznika należy przełączyć UPS w tryb bypass przyciskiem OFF.

Do pobrania
Marka
Podmiot odpowiedzialny za ten produkt na terenie UE
ORVALDI Power Protection Sp. z o.o.Więcej
Adres: Aleje Jerozolimskie 123Kod pocztowy: 02-017Miasto: WarszawaKraj: PolskaAdres email: orvaldi@orvaldi.com.pl
Symbol
V-MBS20K33
PN
Bypass ORVALDI MBS 20K 3P-3P 2U
Moc czynna [W]
20000
Wymiary
19" 2U
Montaż
Szafa RACK
Gwarancja 2 lata
Gwarancja 2 lata
