  • ORVALDI MBS 20K 3P/1P 2U to zewnętrzny bypass w wersji RACK pozwalający na "obejście" UPS-a na czas jego konserwacji lub naprawy.

1 190,00 zł

brutto / 1szt.
Najniższa cena z 30 dni przed obniżką: / szt.
Cena regularna: / szt.
Cena sugerowana:1 290,00 zł
Możesz kupić za pkt.
z
Możesz kupić także poprzez:
Produkt dostępny w bardzo małej ilości
Skontaktuj się z obsługą sklepu, aby oszacować czas przygotowania tego produktu do wysyłki.
Produkt dostępny w bardzo małej ilości
Wysyłka
14 dni na łatwy zwrot
Sprawdź, w którym sklepie obejrzysz i kupisz od ręki
ORVALDI MBS 20K 3P/1P 2U - Maintenance Bypass Switch
ORVALDI MBS 20K 3P/1P 2U - Maintenance Bypass Switch
Bezpieczne zakupy
Odroczone płatności. Kup teraz, zapłać później, jeżeli nie zwrócisz
Kup teraz, zapłać później - 4 kroki
Przy wyborze formy płatności, wybierz PayPo.PayPo - kup teraz, zapłać za 30 dni
PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.
Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.
W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.
Po zakupie otrzymasz 1190 pkt.
ORVALDI
ORVALDI MBS 3P/1P 2U 20kW

Zewnętrzny bypass serwisowy (MBS) • 3f / 1f • 20 kW • styk EMBS • Rack 19″ 2U
Dla UPS-ów VRT pracujących w układzie 3 fazy na wejściu, 1 faza na wyjściu.

ORVALDI MBS 3P/1P 2U 20kW to zewnętrzny bypass serwisowy dla UPS-ów w układzie 3f / 1f (3 fazy na wejściu, 1 faza na wyjściu) w obudowie rack 19″ 2U. Moduł na stałe włącza się w instalację między sieć, UPS i odbiory, a na czas przeglądu, wymiany akumulatorów lub naprawy przenosi zasilanie odbiorów bezpośrednio na sieć i całkowicie odcina UPS, bez wyłączania zasilanych urządzeń.

Przy wyjściu jednofazowym cała moc UPS-a płynie jednym przewodem fazowym, dlatego moduł ma mocniejsze elementy: wyłącznik wejściowy UPS 100 A, przełącznik obejścia 80 A i zaciski 100 A. Uchylenie osłony przełącznika przełącza styk EMBS, a UPS sam przechodzi na wewnętrzny bypass elektroniczny. Moduł współpracuje z UPS-ami V10KRT / V15KRT / V20KRT on-line skonfigurowanymi do pracy 3f / 1f.

Kluczowe zalety

Styk EMBS: UPS sam przechodzi na bypassUchylenie osłony przełącznika wysyła sygnał do UPS-a, który przenosi odbiory na swój wewnętrzny bypass elektroniczny.
Przełącznik UPS / BPS pod osłonąObrotowy przełącznik obejścia (80 A / 690 V) jest zakryty osłoną, więc nie da się go przestawić przypadkiem.
Pełna izolacja UPS-aPo przełączeniu na BPS i wyłączeniu wyłącznika wejściowego UPS (100 A / 400 V) wejście i wyjście UPS-a są odłączone od instalacji.
3 fazy na wejściu, 1 na wyjściuModuł jest przeznaczony dla UPS-ów VRT pracujących z kitem 3f / 1f, które zasilają odbiory jednofazowe dużej mocy.
Zaciski śrubowe 100 A / 600 VStałe podłączenie sieci, UPS-a i odbiorów pod osłoną na tylnym panelu. Zalecany przewód 6 AWG lub grubszy.
Rack 19″ 2UModuł montowany w szafie rack obok UPS-a i modułów bateryjnych. Przewód sygnałowy EMBS w zestawie.

Jak działa bypass serwisowy

Moduł MBS jest stałym elementem instalacji: zasilanie z sieci przechodzi przez niego do UPS-a, a z UPS-a z powrotem przez moduł do odbiorów. W pracy normalnej odbiory są chronione przez UPS. Na czas serwisu przełącznik kieruje je bezpośrednio na sieć, z pominięciem UPS-a, a UPS zostaje odcięty od instalacji z obu stron i można przy nim bezpiecznie pracować, a nawet go wymontować.

PRACA NORMALNA (UPS)odbiory zasilane i chronione przez UPSMBSUPSBPSwyłącznik wejściowy UPSprzełącznik UPS / BPSUPSochronaSIEĆ 3fODBIORY 1fTRYB SERWISOWY (BPS)odbiory zasilane z sieci, UPS odłączonyMBSUPSBPSwyłącznik wejściowy UPSprzełącznik UPS / BPSUPSodłączonySIEĆ 3fODBIORY 1f

Przejście na bypass w 3 krokach

1
Uchyl osłonę przełącznikaStyk EMBS wysyła sygnał, a UPS przechodzi na wewnętrzny bypass elektroniczny. Odbiory cały czas są zasilane.
2
Przełącz na BPSPrzełącznik obrotowy kieruje zasilanie odbiorów bezpośrednio z sieci, z pominięciem UPS-a.
3
Wyłącz wyłącznik wejściowy UPSWejście i wyjście UPS-a są odizolowane. Po odłączeniu akumulatorów można rozpocząć serwis.

Powrót odbywa się w odwrotnej kolejności: wyłącznik wejściowy UPS i akumulatory włączone (UPS przechodzi w bypass), przełącznik w pozycji UPS, zamknięcie osłony i przycisk ON na UPS-ie. Od tej chwili odbiory znów są chronione.

EMBS: UPS sam wie, że zaczyna się serwis

EMBS to styk bezpotencjałowy (NO / NC) w module bypassu, połączony przewodem sygnałowym ze złączem EMBS w UPS-ie. Uchylenie osłony przełącznika zmienia stan styku, a UPS natychmiast, bez przerwy w zasilaniu, przenosi odbiory na swój wewnętrzny bypass elektroniczny. Dopiero wtedy przełącznik przestawia się w pozycję BPS, więc odbiory przechodzą z bypassu UPS-a na bypass modułu, a nie bezpośrednio z falownika na sieć.

O właściwej kolejności przełączeń decyduje sam sprzęt, a nie pamięć serwisanta. To szczególnie cenne przy pracach wykonywanych w pośpiechu, w nocy lub przez osobę, która nie zna danej instalacji. Wystarczy otworzyć osłonę, a UPS sam przygotuje się do przełączenia.

Przeglądy okresoweCoroczny przegląd UPS-a bez umawiania przerwy w pracy firmy i bez wyłączania serwerów.
Wymiana akumulatorówStare akumulatory można wymienić lub rozbudować zestaw o kolejne moduły, gdy odbiory pracują z sieci.
Awaria UPS-aGdy UPS zgłasza błąd, odbiory przechodzą na sieć, a UPS można spokojnie wyłączyć i zdiagnozować.
Wymiana lub naprawa poza obiektemPo odłączeniu przewodów UPS można zabrać do serwisu lub zastąpić nowym, a odbiory pracują dalej.
Ochrona przed błędem obsługiSygnał EMBS wymusza przejście UPS-a na bypass, zanim przełącznik zostanie przestawiony.
Bez przerwy w zasilaniuOdbiory przechodzą z falownika na bypass UPS-a, a potem na bypass modułu bez wyłączania.
W trybie BPS odbiory nie mają podtrzymania. Są zasilane wprost z sieci, więc zanik napięcia w tym czasie je wyłączy. Prace serwisowe warto planować i nie zostawiać instalacji na bypassie dłużej, niż to konieczne.

Współpraca z UPS-ami ORVALDI

V10KRT / V15KRT / V20KRT on-line w układzie 3f / 1fUPS-y on-line Rack / Tower 3U, przestawione z kitem instalacyjnym 3f / 1f na wyjście jednofazowe. Mają port EMBS.

Gdzie się sprawdzi

Odbiory jednofazowe dużej mocy
Serwerownie zasilane z sieci 3-fazowej
Zakłady przemysłowe i automatyka
Szpitale i laboratoria
Telekomunikacja
Obiekty z umową serwisową UPS

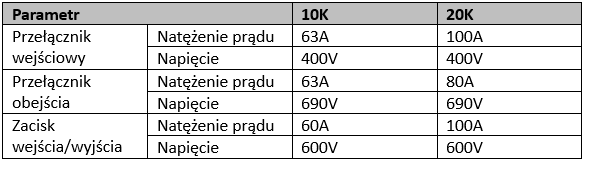

Dane techniczne bypassów serwisowych ORVALDI MBS

ParametrMBS-PDU 1UMBS-PDU 2UMBS 10K 3P/3PMBS 20K 3P/3PMBS 3P/1P 20kW
TEN MODEL
Dla UPS-a o mocydo 3 kVA
(maks. 16 A / 230 VAC)
6–10 kVA
(maks. 63 A / 230 VAC)
10 kVA10–20 kVA10–20 kVA
ZASTOSOWANIE
Układ faz (wejście / wyjście)1f / 1f3f / 3f3f / 1f
Współpracuje z UPS ORVALDIV1000+ / V2000+ / V3000+ on-line 2U LCDVR6K+ / VR10K+ on-line 2U LCD, VT6K+ / VT10K+ on-lineV10KRT 3f/3f on-line; V10K / V10KL 3f/3f on-line**V10KRT / V15KRT / V20KRT 3f/3f on-line; V10K / V20K / V10KL / V20KL 3f/3f on-line**V10KRT / V15KRT / V20KRT on-line w konfiguracji 3f/1f
PARAMETRY MAKSYMALNE
Wyłącznik wejściowy UPS—63 A / 250 V32 A / 400 V63 A / 400 V100 A / 400 V
Przełącznik obejścia—63 A / 690 V25 A / 440 V32 A / 440 V80 A / 690 V
Zaciski wejścia / wyjścia—60 A / 600 V50 A / 600 V100 A / 600 V
PRZYŁĄCZA I FUNKCJE
Przełącznik obejścia (typ)obrotowy NORMAL / BYPASSobrotowy UPS / BPS pod osłoną
Styk EMBS (sygnał do UPS-a)—tak, przewód w zestawie
Podłączeniegniazda IECzaciski śrubowe pod osłoną
Gniazda wyjścioweMaster + 4× Slave (IEC)—
Funkcja Master / Slavetak, próg 20 W—
Sygnalizacja LEDzasilanie, gniazda Slave—
Zalecany przewódprzewody IEC 16 A10 AWG (6 kVA)
8 AWG (10 kVA)
12 AWG8 AWG6 AWG
FIZYCZNE
ObudowaRack 19″ 1URack 19″ 2U
Wymiary (D × S × W)330 × 438 × 44 mm160 × 438 × 88 mm—
Montaższafa rack 19″ lub ścianaszafa rack 19″
Ubezpieczenie ORVALDI – Sprawdzona jakość
Sprawdzona jakość + ochrona do 5000 €

Zgodnie z warunkami ubezpieczenia ORVALDI wymieni, naprawi lub zrekompensuje produkt ORVALDI i/lub podłączone do niego urządzenia uszkodzone w wyniku przepięcia elektrycznego. Maksymalna łączna kwota rekompensaty wynosi 5000 euro.

Zobacz pełne warunki ubezpieczenia →

* Dane techniczne mogą ulec zmianie bez uprzedzenia.
** Bez złącza EMBS: przed otwarciem osłony przełącznika należy przełączyć UPS w tryb bypass przyciskiem OFF.

Do pobrania
Marka
Podmiot odpowiedzialny za ten produkt na terenie UE
ORVALDI Power Protection Sp. z o.o.Więcej
Adres: Aleje Jerozolimskie 123Kod pocztowy: 02-017Miasto: WarszawaKraj: PolskaAdres email: orvaldi@orvaldi.com.pl
Symbol
V-MBS20K31
PN
Bypass ORVALDI MBS20K 3P-1P 2U
Moc czynna [W]
20000
Wymiary
19" 2U
Montaż
Szafa RACK
Gwarancja 2 lata
