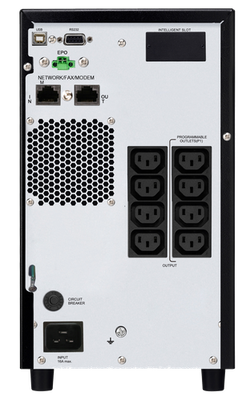

ORVALDI V2KL+ on-line Tower (moduł mocy 2000W)

MODEL

ORVALDI VT1K+

ORVALDI VT2K+

ORVALDI VT3K+

Moc pozorna / moc czynna

1000VA / 1000W

2000VA / 2000W

3000VA / 3000W

WEJŚCIE

Zakres napięcia

Low Line Transfer

160VAC/140VAC/120VAC/110VAC±5%
(otoczenie <35°C)
W opraciu o procent obciążenia 100% - 80% / 80% - 70% / 70% - 60% / 60% - 0%)

Low Line Comeback

175VAC/155VAC/135VAC/125VAC±5%
(otoczenie <35°C)
W opraciu o procent obciążenia 100% - 80% / 80% - 70% / 70% - 60% / 60% - 0%)

High Line Transfer

300 VAC ± 5%

High Line Comeback

290 VAC ± 5%

Zakres częstotliwości

40Hz ~ 70Hz

Faza

Jednofazowy z uziemnieniem

Współczynnik mocy

≥ 0.99 @ napięcie znamionowe (napięcie wejściowe)

THDi

≤ 5% @ 220-230VAC
THDU < 1.6% @ wejście i stan pełnego obciążenia liniowego z w pełni naładowanym akumulatorem

WYJŚCIE

Napięcie wyjściowe

200/208/220/230/240 VAC

Regulacja napięcia AC

±1% (tryb pracy bateryjnej)

Zakres częstotliwości

47 ~ 53 Hz lub 57 ~ 63Hz (Zsynchronizowany zakres)

Zakres częstotliwości (tryb bat.)

50Hz ± 0.25Hz lub 60Hz ± 0.3Hz

Przeciążenie

Temp. Otoczenia <35°C
110%~130%: UPS wyłącza się po 1 minucie w trybie akumulatorowym lub przesyła na obwód obejścia, gdy napięcie sieciowe jest prawidłowe
105%~110%: UPS wyłącza się po 10 minutach w trybie akumulatorowym lub przesyła na obwód obejścia, gdy napięcie sieciowe jest prawidłowe
>130%: UPS wyłącza się po 3 sekundach w trybie akumulatorowym lub przesyła na obwód obejścia, gdy napięcie sieciowe jest prawidłowe

Współczynnik bieżącego szczytu

3:1

Zniekształcenia harmoniczne

≤ 2% THD (obciążenie liniowe); ≤ 4% THD (obciążenie nieliniowe)

Czas przełączenia

Praca sieciowa - Praca bateryjna

0 ms

Inverter - Obejście

4ms (typowo)

Przebieg napięcia (tryb bat.)

Czysta sinusoida

SPRAWNOŚĆ

Tryb pracy sieciowej

92%

93%

94%

Tryb pracy bateryjnej

89%

90%

91%

AKUMULATORY

Model Standartowy

Typ akumulatora

12V / 7Ah

12V / 7Ah

12V / 9Ah

Ilość

3

6

6

Czas ładowania

4 godziny do 90%

Prąd ładowania

1.5A (maks.)

Napięcie ładowania

41.0 VDC ± 1%

82.1 VDC ± 1%

Model Long-Run

Ilość

3

6

Prąd ładowania

1.0A/2.0A/4.0A/6.0A/8.0A

Napięcie ładowania

41.0 VDC ± 1%

82.1 VDC ± 1%

PARAMETRY FIZYCZNE

Model Standartowy

Wymiary DxWxH, mm

397 x 145 x 220

421 x 190 x 318

Waga netto, kg

13

25

29

Model Long-Run

Wymiary DxWxH, mm

282 x 145 x 220

TBD

Waga netto, kg

4.4

TBD

ŚRODOWISKO

Wilgotność podczas pracy

20-90% TH @ 0-50°C (bez kondensacji)

Poziom hałasu

< 50dbA @ 1 metr

ZARZĄDZANIE

RS-232 lub USB

Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, MAC

Opcjonalnie karta SNMP

Zdalny monitoring i zarządzanie
